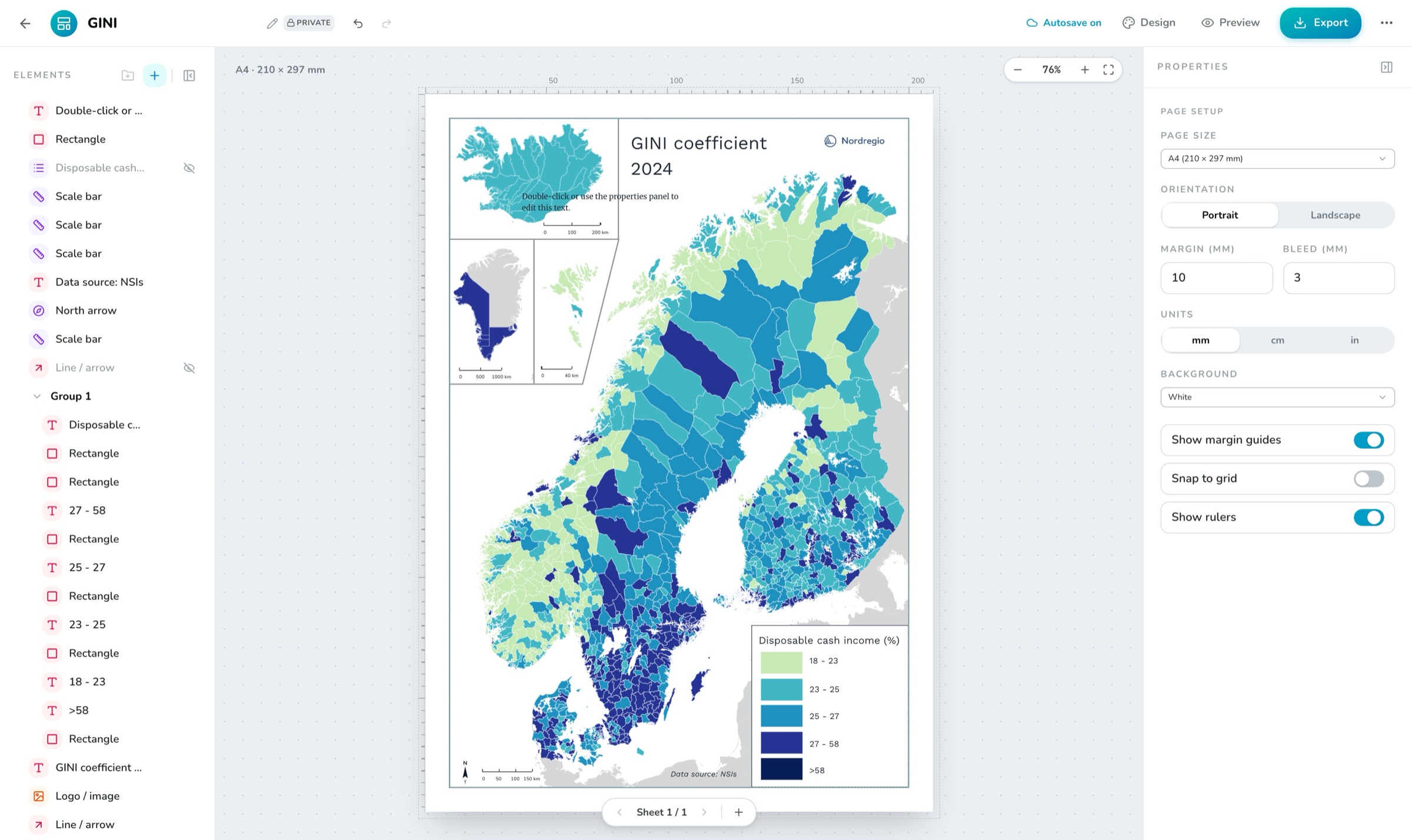

Kompositören — ett A4-ark med levande kartramar, teckenförklaring och skalstock
En utskriftskompositör för dina webbkartor. Välj ett ark, sätt skalan, exportera en PDF i 300 dpi — utan att lämna webbläsaren.
Kompositören — ett A4-ark med levande kartramar, teckenförklaring och skalstock
Print Layouts är arkkompositören i OrbGIS. Du placerar en eller flera kartramar på riktigt papper — A5 upp till A1, plus Letter och Tabloid — och klär dem med teckenförklaringar, skalstockar, norrpilar och översiktskartor. Varje element ligger på en millimeterduk, för papper mäts i millimeter, inte pixlar.
Kartramarna är levande vyer av dina webbkartor. Sätt en till 1:25 000 och kompositören löser vyn tills ramen täcker exakt det markavstånd skalan kräver — skalan som trycks på arket är ett faktapåstående, inte en fingervisning. En ram kan låsa centrum och skala, eller följa den länkade kartans sparade vy. Lagerval per ram, ett valfritt gradnät och byte av bakgrundskarta sköter det kartografiska hushållsarbetet.
Vid export renderas varje ram i en dold kartmotor i utskriftsupplösning, och hela arket sätts samman på en canvas: PNG, JPEG eller flersidig PDF i upp till 300 dpi. PDF:en kommer från en handskriven kodare utan beroenden — en JPEG per sida och en korrekt xref-tabell, inget mer. Layouter sparas automatiskt medan du jobbar, och ångra fungerar på riktigt.
Ange en tryckt skala så löser kartramen sin vy mot pappersbredden tills markmeter per millimeter stämmer exakt. Förvalen går från 1:500 till 1:10 000 000.

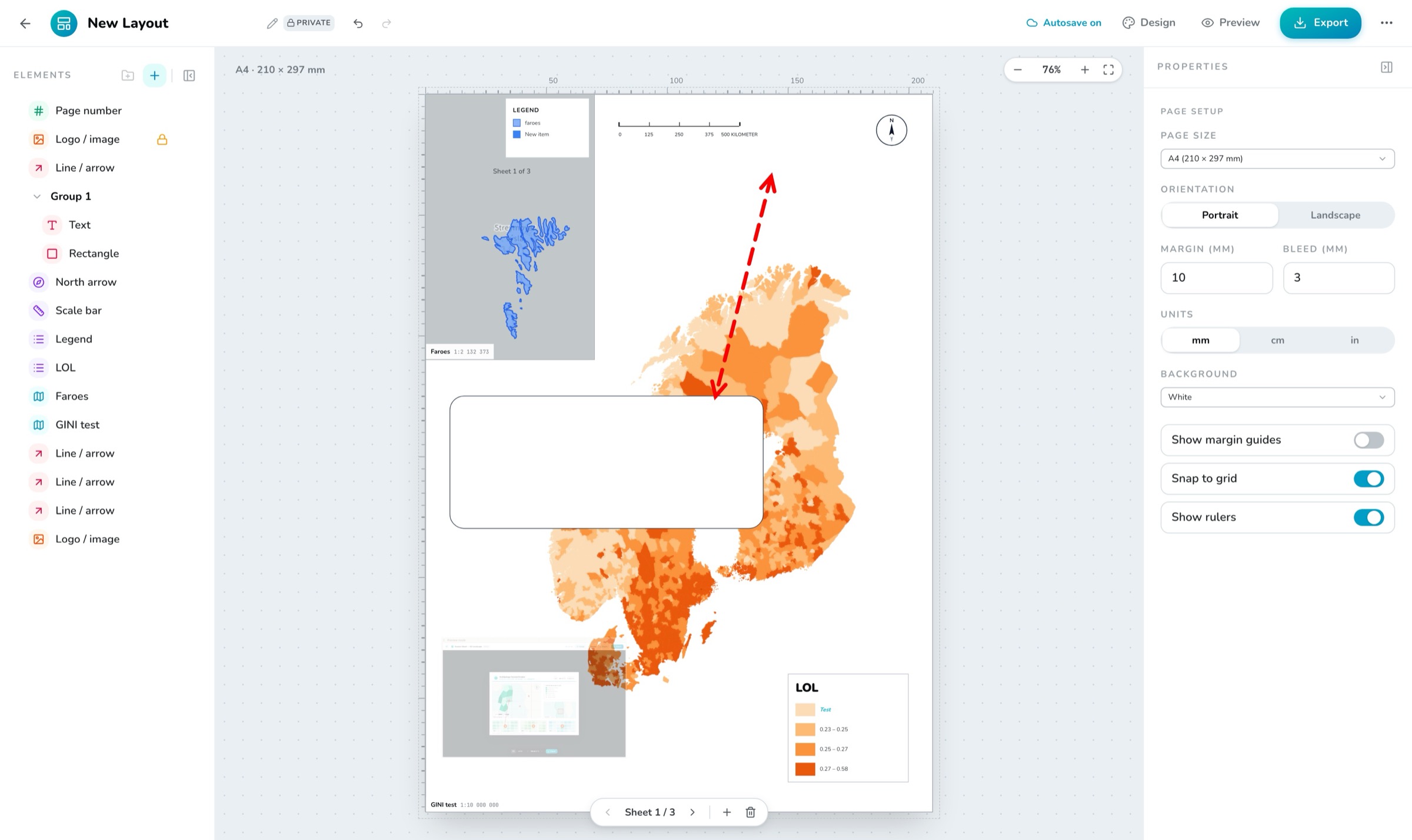

Teckenförklaring, skalstock, norrpil och översiktskarta kopplas alla till en kartram. Teckenförklaringen speglar ramens lagersymbologi med överskrivningar per rad; översikten ritar ramens utbredning som en röd rektangel på en överblickskarta.
Stocken väljer det största jämna avstånd som får plats — 5 km, inte 4,7 — i balk-, trappstegs- eller linjestil, i km, mi eller m. Skärmvisning och export delar samma modell, så de är alltid överens.
A5 till A1, plus Letter och Tabloid för det transatlantiska gänget. Stående eller liggande, marginaler och utfall, positionerat i mm — eller cm eller tum, om du envisas.
Varje kartram renderas i en dold kartmotor i utskriftsupplösning och sätts sedan samman på arket. PNG med valfri transparens, JPEG eller flersidig PDF, med metadata inbäddad i filen.
Flersidig PDF-export med noll PDF-bibliotek: en JPEG per sida, en korrekt xref-tabell, titel och skala i Info-dicten. Liten, tråkig, pålitlig.
Magnetisk snappning mot sida, marginal och elementkanter vid 1,5 mm. Linjaler, rutnät, elementgrupper, dölj och lås, ångra/gör om, autospar. Panorera och zooma en ram på plats med justera vy-läget.
A3 liggande är standard. Välj valfri storlek från A5 till A1 (eller Letter, eller Tabloid), ställ in orientering, marginaler och utfall.
Länka en av dina webbkartor och sätt sedan en exakt skala, eller panorera och zooma ramen på plats. Slå av och på enskilda lager, bakgrundskartan och gradnätet per ram.
Lägg till teckenförklaring, skalstock, norrpil och översiktsruta. De fäster vid ramen och läser dess skala och utbredning — ingen manuell synkning.
Formaterad text, linjer och pilar, former, din logotyp. Sidnummer och datumfält täcker kartserier i flera ark.
PNG, JPEG eller PDF i 96, 150 eller 300 dpi. Dialogen visar pixelmått och en storleksuppskattning live innan du trycker.
